钢支撑施工工艺工程指导

钢支撑施工工艺工程指导

一、施工准备

1. 技术准备

- 根据设计图纸编制专项施工方案，明确支撑布置、轴力设计值及安装顺序。

- 进行技术交底，确保施工人员熟悉节点构造、预加轴力要求等关键参数。

2. 材料与设备

- 钢材：钢管（如φ609×16mm）、H型钢（如H400×400），需有质量证明文件，复验力学性能。

- 连接件：法兰盘、高强螺栓（等级8.8以上）、焊接材料（匹配母材）。

- 设备：液压千斤顶（带压力表）、吊车（25t以上）、全站仪、轴力监测系统。

3. 现场条件

- 完成围护结构（如地连墙、钻孔桩）施工，并验收合格。

- 场地平整，预留吊装作业空间，做好降水措施。

二、施工工艺流程

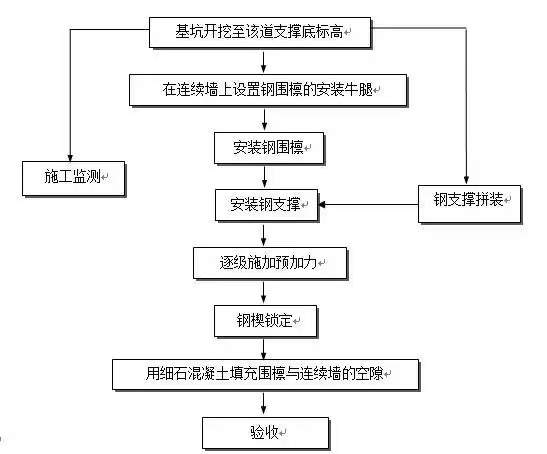

测量定位 → 钢围檩安装 → 支撑吊装 → 临时固定 → 施加预加轴力 → 节点加固 → 轴力监测 → 支撑拆除

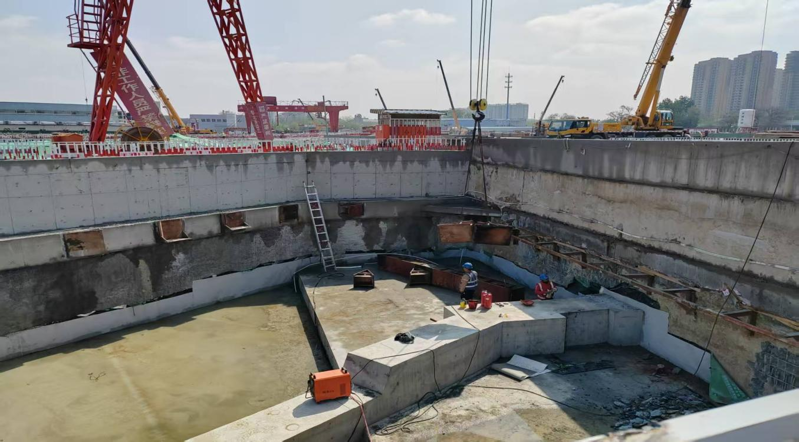

1. 测量定位

- 按设计间距（通常3～6m）在围护结构上放样，标出支撑中心线及标高。

- 安装牛腿或托架，确保支撑端部标高误差≤10mm。

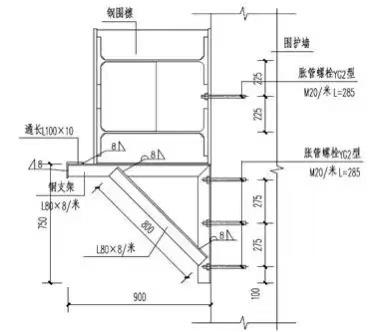

2. 钢围檩安装

- 围檩采用双拼H型钢或箱型截面，背后与围护结构密贴，空隙用细石混凝土填实。

- 围檩接头错开支撑位置，螺栓紧固力矩需达到设计要求。

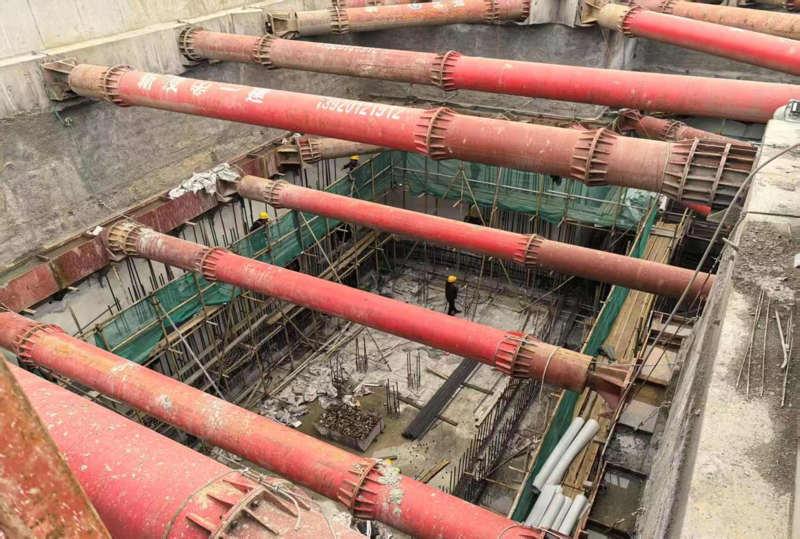

3. 支撑吊装与固定

- 分段吊装（单段长度≤12m），法兰盘连接时螺栓应对角拧紧，焊接需满焊并探伤检测。

- 临时固定采用钢丝绳或型钢夹具，防止倾覆。

4. 施加预加轴力

- 使用两台千斤顶对称加压，分级加载至设计轴力的1.1倍（持荷2min后卸至设计值）。

- 记录压力表读数，换算轴力值（需考虑千斤顶效率系数）。

5. 节点加固

- 焊接节点：焊缝高度≥8mm，无夹渣、气孔；螺栓节点：外露丝扣2~3扣。

- 增设加劲肋（如三角形肋板）提高节点抗剪能力。

6. 轴力监测与维护

- 安装轴力计（如振弦式），每8～12小时监测一次，轴力损失＞10%时需补加。

- 定期检查支撑挠曲、锈蚀情况，及时处理。

7. 支撑拆除

- 待结构达到换撑条件（如地下室底板浇筑完成）后，按“先支后拆、分层卸载”原则进行。

- 拆除前用千斤顶卸载轴力，避免突然释放导致围护结构变形。

三、质量控制要点

- 材料验收：钢材屈服强度、伸长率需符合GB/T 700标准，严禁使用变形构件。

- 安装精度：支撑水平度偏差≤1/1000，中心线偏差≤20mm。

- 轴力控制：预加轴力误差≤±5%，监测数据实时上传管理平台。

- 焊缝质量：超声波探伤抽检比例≥20%（二级焊缝标准）。

四、安全措施

1. 防坠高：高空作业系安全带，支撑上铺设走道板。

2. 防坍塌：开挖与支撑安装间隔≤24小时，严禁超挖。

3. 起重安全：吊装半径内禁止站人，信号工指挥协调。

4. 应急预案：准备备用支撑，出现变形突变时立即加固。
